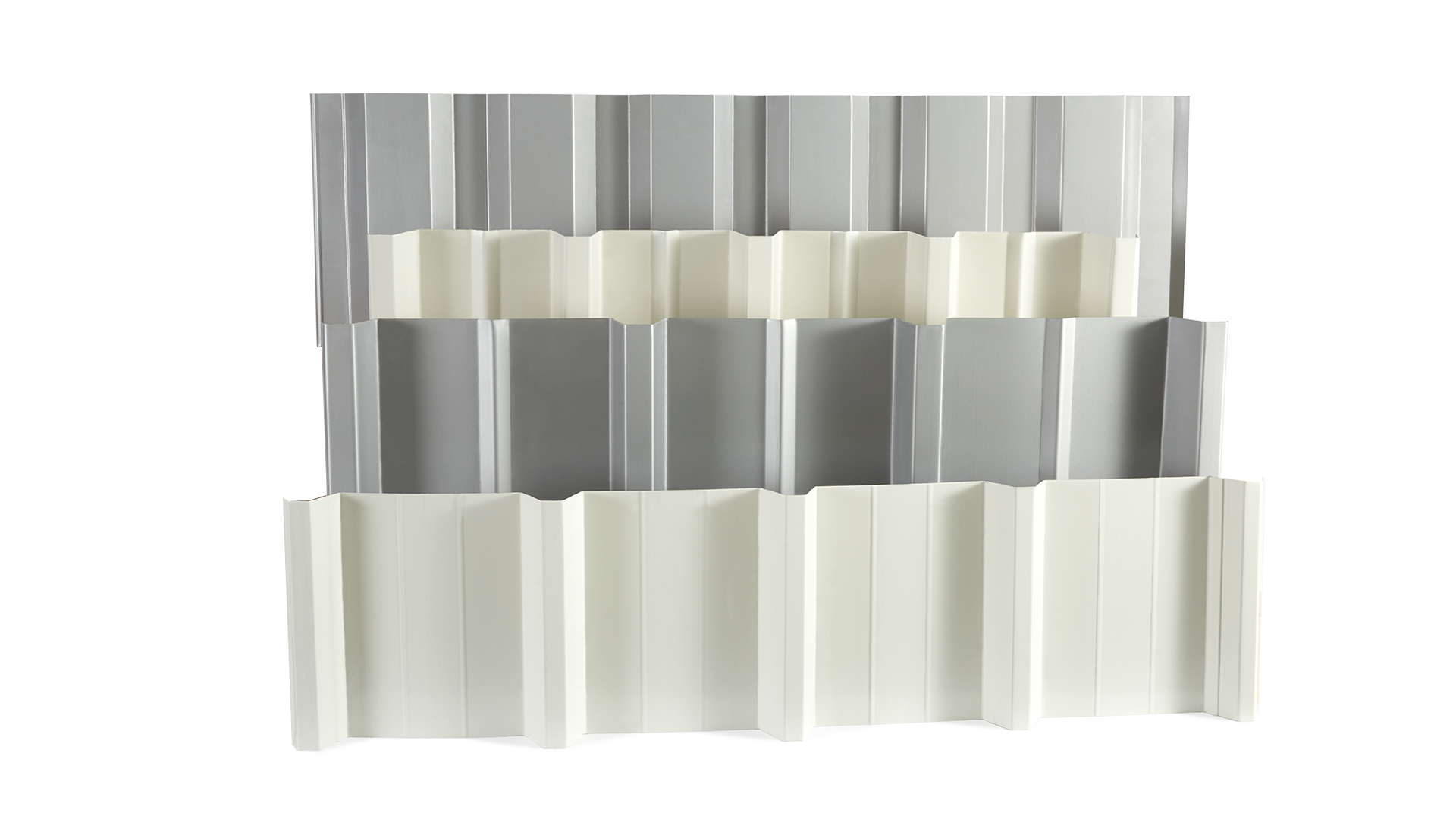

ÇK 940 Çatı Trapezi
Yalıtım ihtiyacı olmayan yapılar ve yerinde uygulama yalıtımlı sistem için üretilmiş çatı trapezleridir.
BroşürTeknik Bilgiler
Teknik Özellikler
| Ürün Adı | ÇK 940 | |||||
| Faydalı Genişlik (mm) | 940 | |||||
| Hadve Yüksekliği (mm) | 40 | |||||
| Kaplama (mm) Boyalı Galvaniz Sac |
0,50 - 0,80 | |||||
| Boya Tipi | Polyester,PVdF | |||||
| Renk | RAL 9002a | |||||
ªStandart renk olup diğer renkler isteğe bağlı olarak üretilmektedir. ÇK 105 ÇK 90
Yük Taşıma Tablosu
| ÇK 940 | Çok Açıklıklı Aşık Aralığı (L/200 L=m) | |||||||
| Sac Kalınlığı (mm) |
Trapez Ağırlığı (kg/m2) |
1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 |
| Taşıdığı Yayılı Yük (P=kg/m2) | ||||||||
| 0,5 | 5,09 | 568 | 253 | 142 | 91 | 62 | 39 | 26 |
| 0,6 | 6,11 | 694 | 308 | 173 | 111 | 77 | 49 | 33 |
| 0,7 | 7,13 | 819 | 364 | 205 | 131 | 91 | 64 | 43 |
| 0,8 | 8,15 | 944 | 420 | 236 | 151 | 105 | 73 | 49 |
Sertifikalar ve Belgeler
Uygulama Alanları
Uygulama Alanları
Fabrika, endüstriyel tesis,avm,spor salonu, havalimanı,büyük ölçekli yapılar, konut, tavuk çiftliği, atölye, depo, antrepo, prefabrik yapı, konteyner gibi alanlar uygulanabilir.
Panel Birleşim Detayı
İzocam Tekiz Çatı Trapezleri fonksiyonel tasarımları sayesinde yalıtımsız veya çeşitli İzocam yalıtım malzemeleri ile birlikte kullanılabilir.
İzocam Tekiz Çatı Trapezleri kullanım yerine, amacına ve farklı aşık aralıklarına göre değişik kalınlık ve formlarda üretilebilir olması yatırımınıza uygun alternatif seçenekleri sunar.
İzocam Tekiz Çatı Trapezleri yüksek yük taşıma kapasitesi sayesinde projenizde daha az çelik kullanarak daha büyük açıklıklar geçmenize imkan sağlar.Böylece hem yatırım maliyetinizden hem de zamandan tasarruf sağlayabilirsiniz.
.İzocam Tekiz Çatı Trapezleri kolay taşınabilir ve uygulaması pratiktir.Üzerindeki galvaniz kaplama ve boya tabakası sayesinde korozyona karşı dayanıklıdır.Bu sayede uzun yıllar kullanım ömrü sağlar.
Sıkça Sorulan Sorular
Izocam-Tekiz Ürünlerini Nereden Satın Alabilirim ?
İzocam Tekiz Ürünleri İZOCAM-TEKİZ Bayileri tarafından satılmaktadır.Direkt olarak satışımız yoktur.
Izocam Tekiz Ürünlerinin Uygulaması Kimler Tarafından Yapılır ?
Ürün uygulamaları İZOCAM-TEKİZ Uygulama Bayileri tarafından yapılmalıdır.
Izocam Tekiz Ürünleri Stokta Bulunur Mu ?
Ürünler sipariş edildikten sonra imal edilir.Stokta tutulmaz.İzofom Paneller perakende satış yapan bayiler tarafından stokta tutulmaktadır.
Izocam Tekiz Ürünlerinin Garanti Süresi Ne Kadardır ?
Garanti süresi 2 yıldır.
Yalıtım Kalınlığı Neye Göre Belirlenmelidir ?
TS825’e göre ülkemiz 4 Bölge’ye ayrılmıştır.Yalıtım Kalınlığı Bölgeniz için istenilen Utavan ve Uduvar (Isı Geçirgenlik Katsayısı) değeri hesabına göre yapılır.
Sac Kalınlıkları Neye Göre Belirlenmelidir ?
Tekiz internet sitesi ve kataoglarında her bir aşık aralığı için yayılı yük taşıma kapasitesi verilmiştir.Bu tabloya bakarak uygun sac kalınlığını belirleyebilirsiniz.
Ral(Classic) Katalogundaki Belirtilen Tüm Renklerden Üretim Yapılabilir Mi ?
RAL Katalogundaki tüm renkler ile belirli bir miktarın altında olmamak üzere üretim yapılabilir.Standart sandviç panel/trapez sac rengi RAL9002’dir.
Taşyünü Yalıtımlı Sandviç Panel Neden Tercih Edilmelidir ?
Taşyünü sandviç paneller yüksek yangın dayanımına sahiptir.Sigorta prim maliyetlerini minimum seviyelere indirir.Hem yatırımınızı korur hem de yangının yayılmasını önleyerek özellikle yüksek risk taşıyan tesislerde çalışanlarınızın can güvenliğini sağlar.
Rei120 Nedir ?
Çatı sandviç paneli için yangın dayanım süresini ifade eder.120 dakika boyunca sandviç panelin yük taşıyabildiğini, bütünlüğünü koruyabildiğini, yalıtım özelliklerini yitirmediğini ifade eder.Burada dikkat edilmesi gereken bu üç özelliğin aynı anda (REI120) sağlanabiliyor olmasıdır.
R : Yük taşıma kapasitesi
E : Bütünlük
I : Yalıtım
Ei60 Nedir?
Cephe sandviç paneli için yangın dayanım süresini ifade eder.60 dakika boyunca sandviç panelin bütünlüğünü koruyabildiğini, yalıtım özelliklerini yitirmediğini ifade eder.Burada dikkat edilmesi gereken bu iki özelliğin aynı anda (EI60) sağlanabiliyor olmasıdır.
E : Bütünlük
I : Yalıtım
Sandviç Panellerde Yanıcılık Sınıfı Nedir ?
Binaların Yangından Korunması Hakkında Yönetmelik’te, yapı malzemelerinin yanıcılık sınıfları EN 13501-1 Euroclass yangına tepki sınıflandırmasına uygun olacak şekilde düzenlenmiştir.
Yapı malzemelerinin yanıcılık sınıfları A1, A2, B, C, D, E, F şeklindedir.
A1 ve F sınıflandırmasında malzemenin duman ve damlacık sınıfı verilmemektedir.
A2, B, C ve D sınıflarında malzemenin duman ve damlacık sınıfı mutlaka verilir. A2-s1,d0 veya C- s3,d2 gibi.
Broof (T2) Belgesi Nedir?
Test edilmesine gerek olmadan ‘Dış Yangın Performansı’ özeliklerinin tüm gereklerini karşılayan Broof çatı kaplaması terimi, çatı teşkilinde en üst tabakayı oluşturan ürünü tanımlamak için kullanılır.
Her iki yüzeyi metal olan paneller için Broof ‘un test edilmesine gerek yoktur.
İzocam-Tekiz Kombi panel ve PIR Fibro panel için dış alev yayılımına karşı dayanıklı anlamına gelen Broof(t2) belgesi bulunur.Buradaki (t2) ifadesi rüzgarlı ortam testi yapıldığını belirtmektedir.
