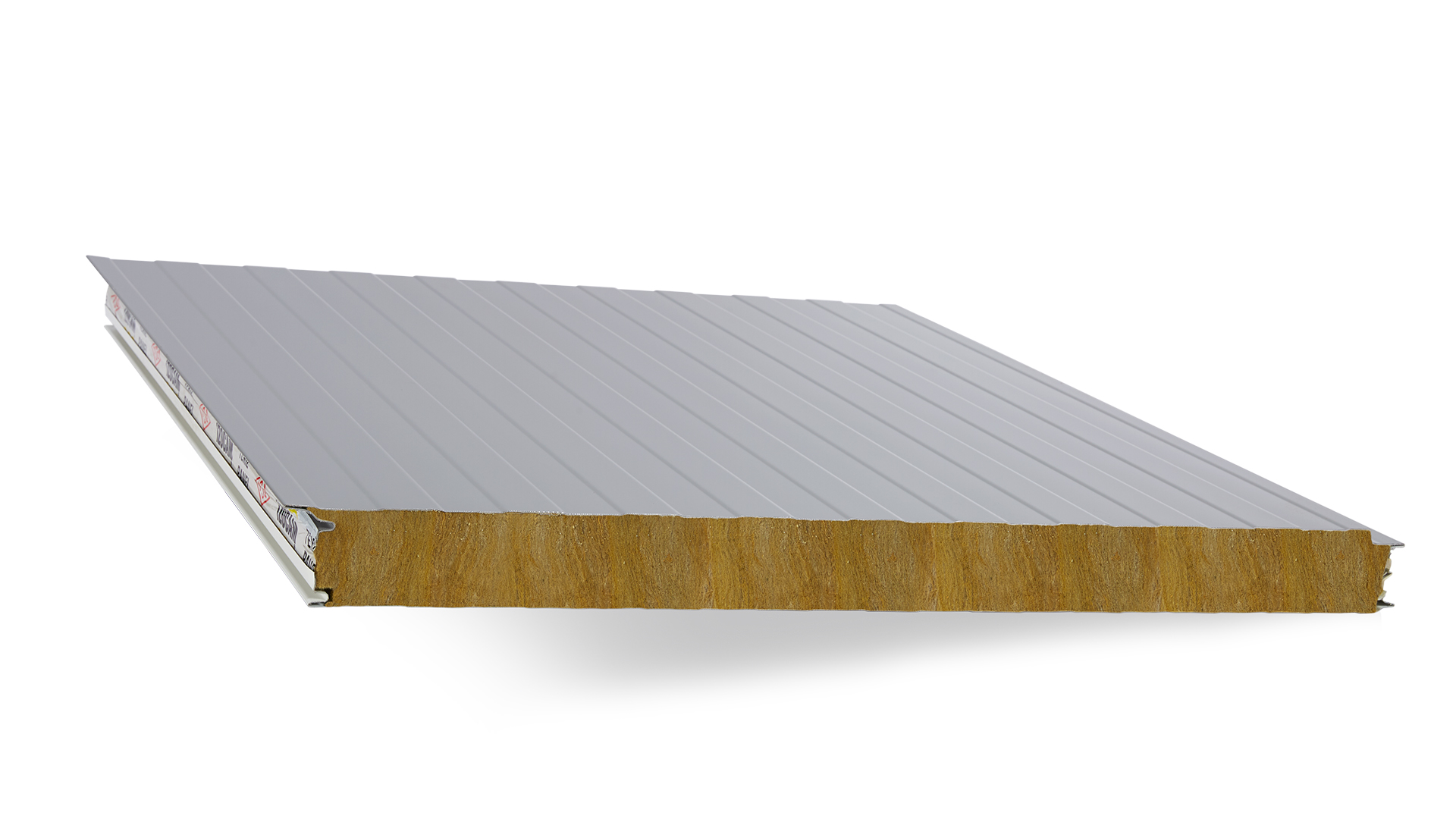

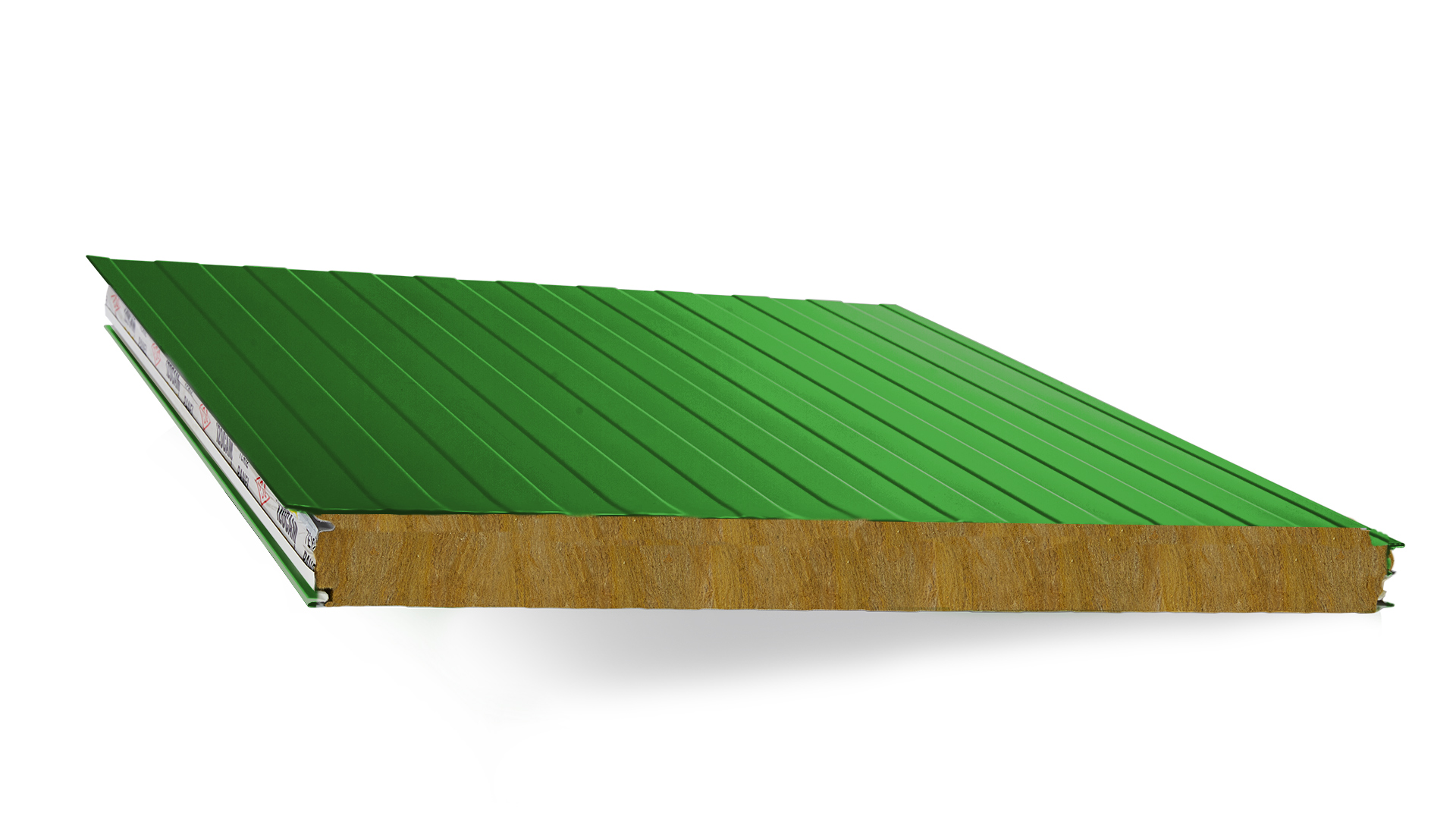

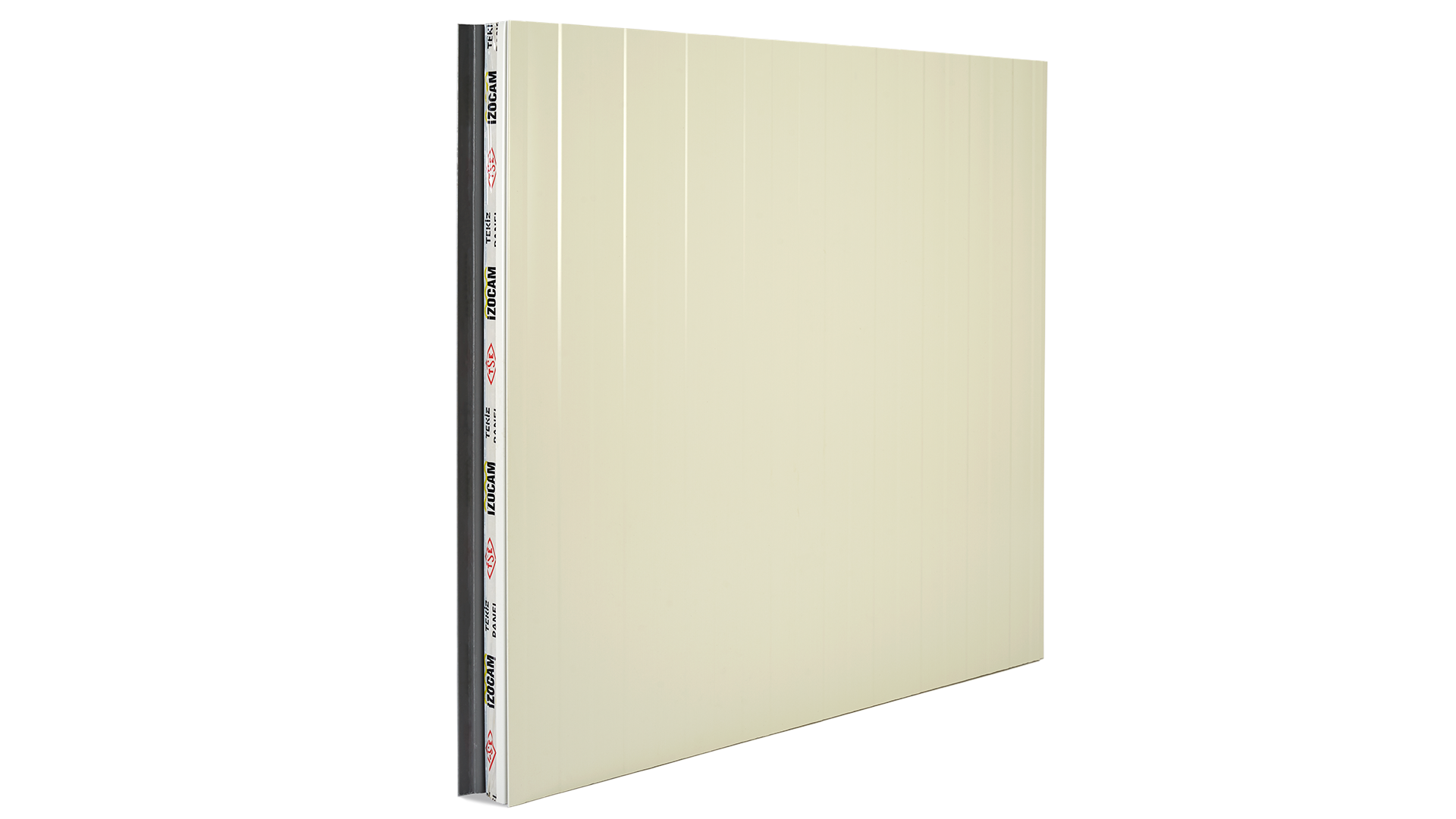

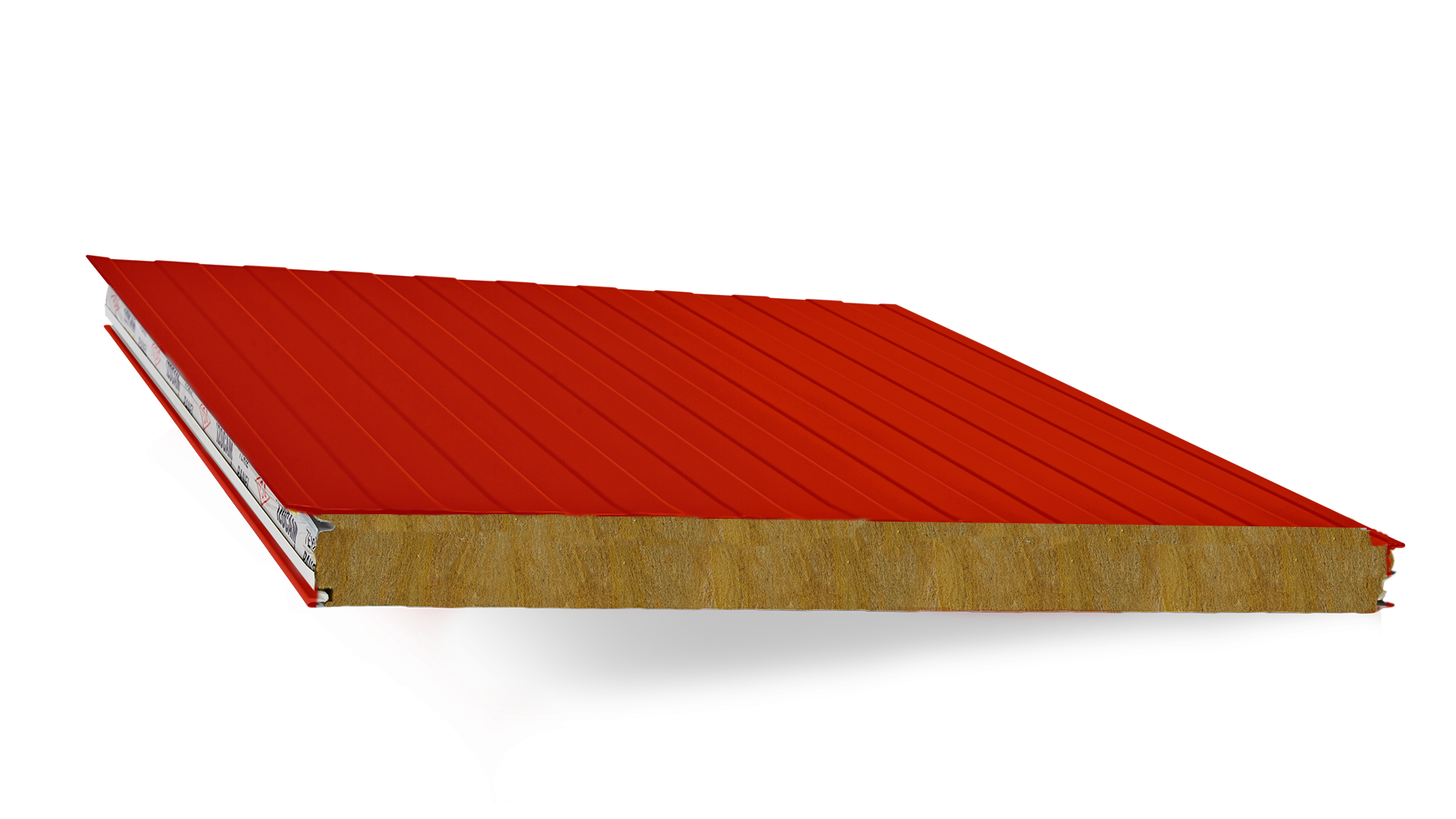

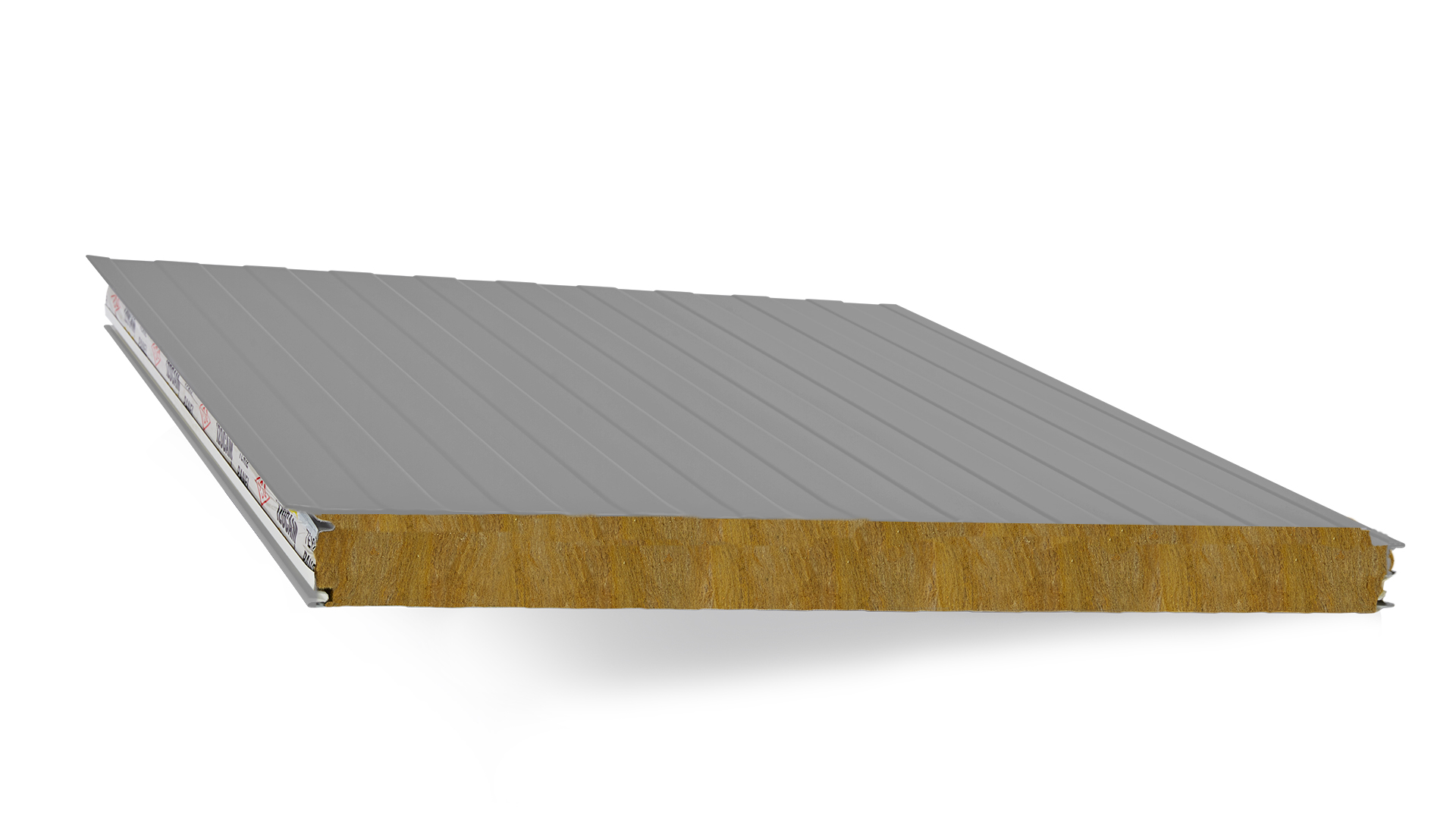

Mineral Yün Yalıtımlı Cephe Paneli

Yüksek yangın dayanımı, ses,ısı ve su yalıtımı için üretilmiş, her iki yüzü çelik sac kaplı mineral yün yalıtımlı cephe panelleridir.

Broşür

Teknik Bilgiler

Teknik Özeliikler SPD 1000 TY
Faydali Genişlik (mm) 1000
Kaplama (mm) Boyali Galvaniz Sac (0,50 - 0,60 - 0,70 - 0,80)
Boya Tipi Polyester PVdF
Renk RAL 9002ª

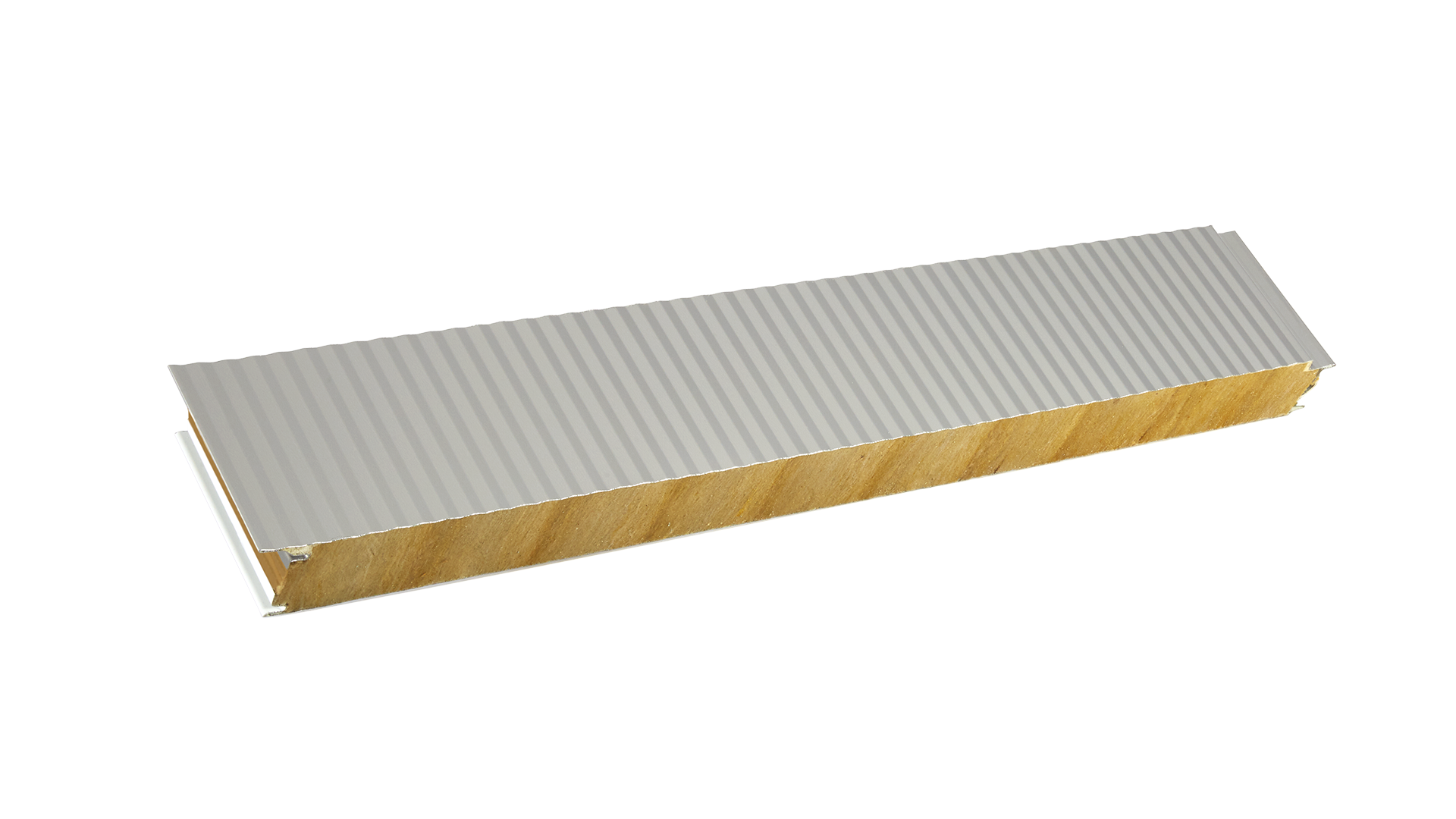

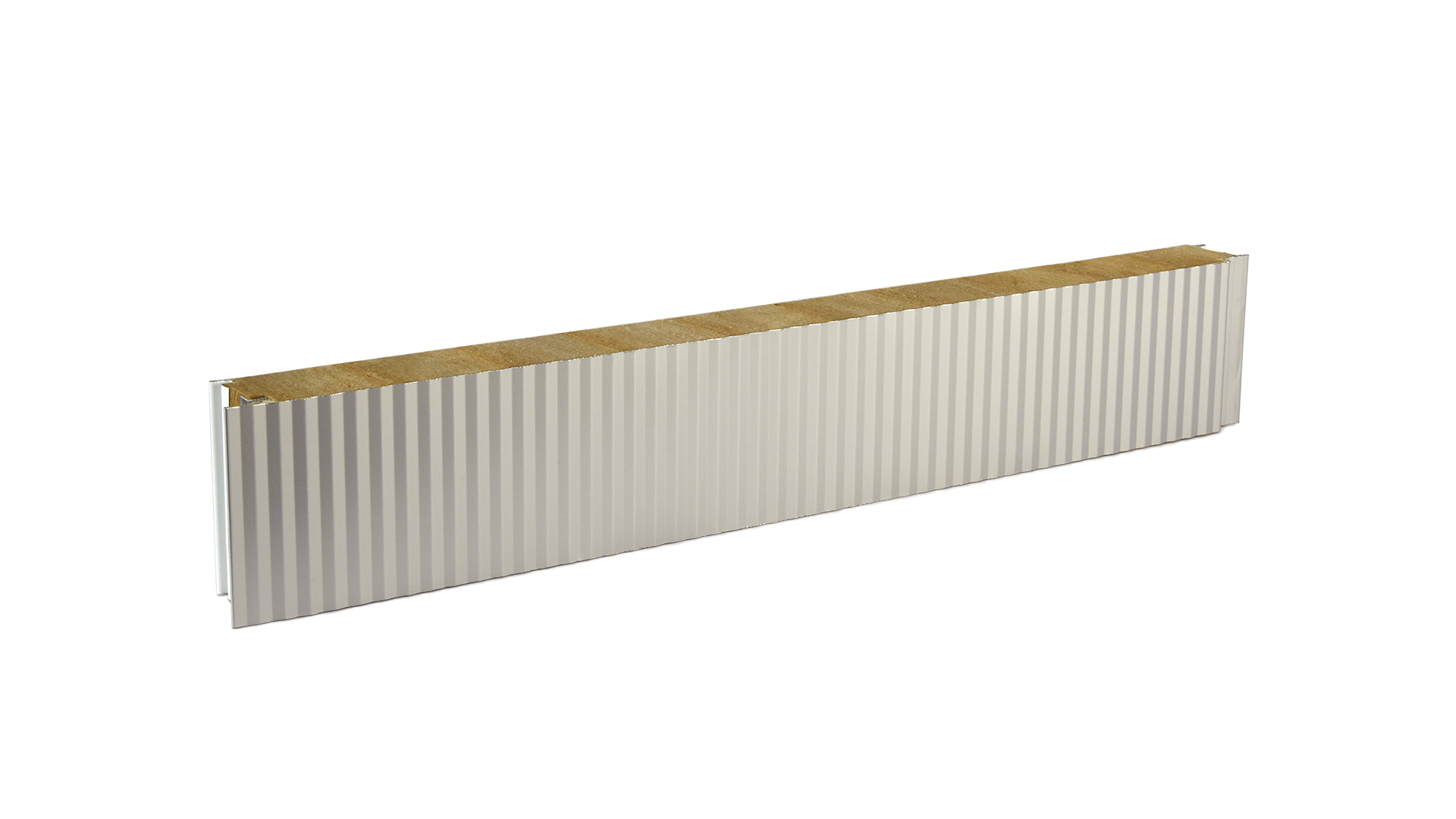

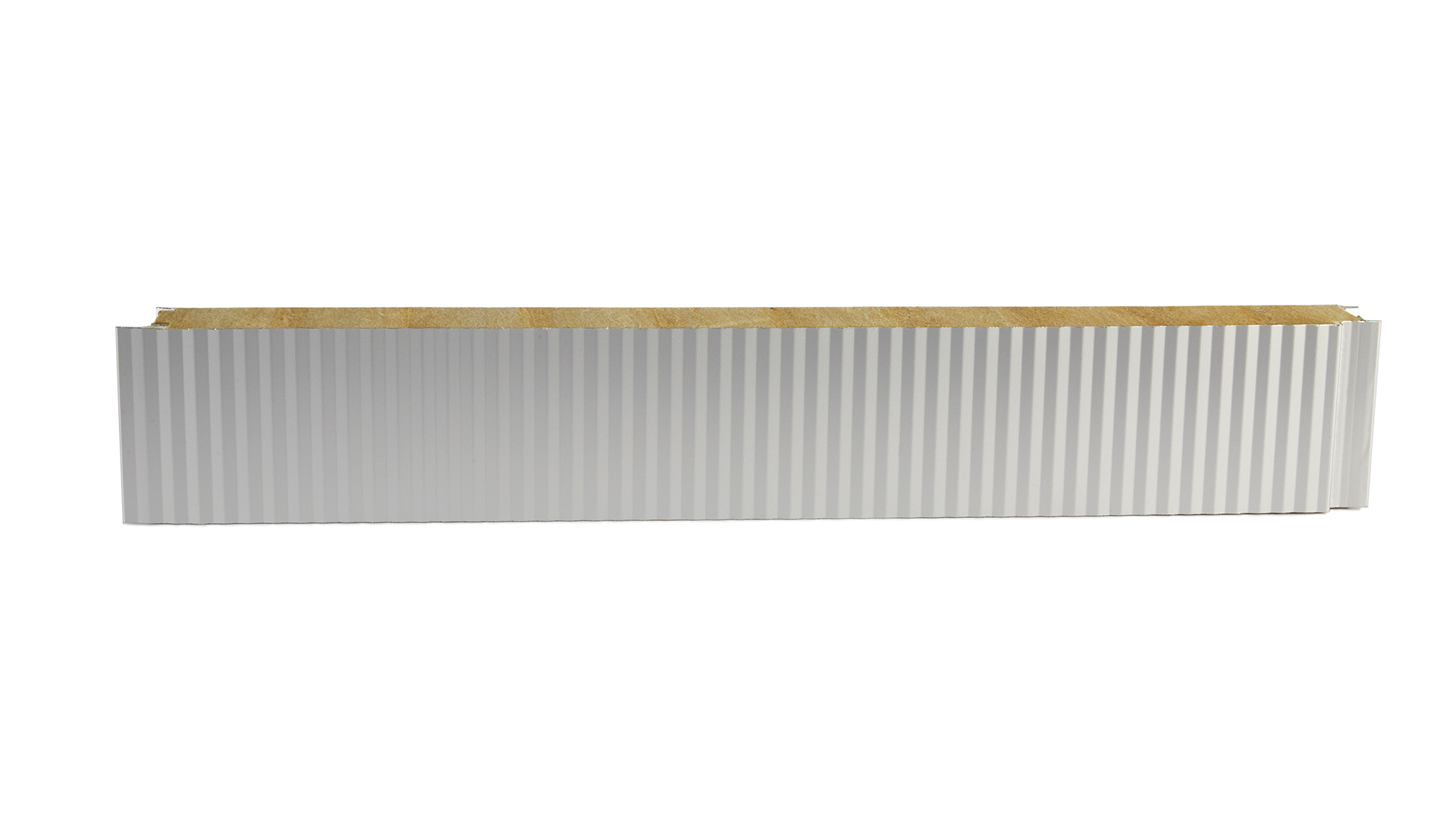

Desen Trapez, Tirtil
Yalıtım Taşyünü
Yalıtım Kalınlığı (mm) -h 50 - 60 - 75 - 80 - 100 - 120
Azami Isıl İletkenlik Beyan Değeri(10˚C) (W/mK)  ≤ 0,041
Yangın Tepki Sınıfı A2-s1, d0

ªStandart renk olup diğer renkler isteğe bağlı olarak üretilmektedir.
*TS EN 13501-2 +A1: 2013’e göre minimum 100 mm yalıtım kalınlığı için geçerlidir.

Panel Boylarina Göre Paketleme Miktarlari (adet)
Kalınlık (mm) SPD 1000 G.V SPD 1000 D.V

2.0 ≤ Boy (m) ≤ 16**
50 10 10
60 9 9
75 8 8
80 7 7
100 7 7
120 7 7

Panellerin RAL 9006 renkli dış yüzeyi standart olarak koruyucu polietilen folyo kaplıdır.
Özel renkler ve iç yüzey isteğe bağlı olarak kaplanabilir.
* Tüm ürünlerde sac kalınlığı artarsa paket adetleri revize edilecektir.
** Paketleme kısmında 2 ≤ Boy ≤ 16 verilmiştir. Nakliye koşulları ve panel modeline göre görüş alınız.

SPD 1000 TAŞYÜNÜ CEPHE PANELİ Çok Açıklıklı Aşik Aralığı (L/200 L=m)

Panel Kalınlığı (mm)

Panel Ağırlıkları (kg/m²)

1,0 1,5 2,0 2,5 3,0 3,5 4,0
  Taşıdıgı Yayılı Yük (P=kg/m2)
50 14,3 959 503 461 321 181 143 105
60 15,3 1048 550 504 385 266 204 141
75 16,8 1141 599 549 396 281 215 149
80 17,3 1186 622 570 428 285 221 158
100 19,3 1323 694 636 470 304 239 174

Tabloda görülen değerler 0,60 (üst) + 0,50 (alt) sac kalınlığına göre verilmiştir.
Panel ağırlıkları, sac kalınlık toleransları içinde değişiklik gösterebilir.



Renk Skalası

En Yakın Bayiyi Bul

Uygulama Alanları

Uygulama Alanları

Endüstriyel tesisler, fabrika depo alanları, büyük ölçekli tesisler, spor salonları, havalimanları, atölye, depo, konut, prefabrik yapı, konteyner,avm gibi alanlarda uygulanabilir.

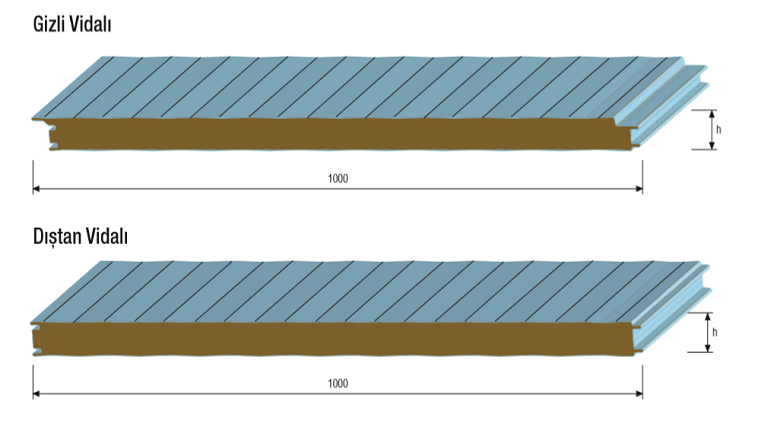

Panel Birleşim Detayı

Faydalar

İzocam Tekiz Mineral Yün Yalıtımlı Çatı Panelleri lifli yalıtım çekirdeği sayesinde yüksek ölçüde ses yalıtımı sağlar. Özellikle fabrika, çağrı merkezleleri, gibi ses yalıtımının önemli olduğu yapılarda kullanılması önerilmektedir

İzocam Tekiz Mineral Yün Yalıtımlı Cephe Panelleri, yüksek yangın dayanımına sahiptir.Bu sayede hem can güvenliği sağlanır hem de sigorta maliyetleri önemli ölçüde azalır.

İzocam Tekiz Mineral Yün Yalıtımlı Cephe Panelleri TSE ve CE belgeleri ile kalitesini ispatlamıştır. Ayrıca bütünlük ve yalıtım kriterlerinin bir arada sağlayan EI60 yangın dayanım sertifikası ile 60 dakika boyunca yangın direnci göstererek yapınızı korur, yangının yayılmasını önler ve zaman kazandırır.

Sıkça Sorulan Sorular

İzocam Tekiz Ürünleri İZOCAM-TEKİZ Bayileri tarafından satılmaktadır.Direkt olarak satışımız yoktur.

Ürün uygulamaları İZOCAM-TEKİZ Uygulama Bayileri tarafından yapılmalıdır.

Ürünler sipariş edildikten sonra imal edilir.Stokta tutulmaz.İzofom Paneller perakende satış yapan bayiler tarafından stokta tutulmaktadır.

Garanti süresi 2 yıldır.

TS825’e göre ülkemiz 4 Bölge’ye ayrılmıştır.Yalıtım Kalınlığı Bölgeniz için istenilen Utavan ve Uduvar (Isı Geçirgenlik Katsayısı) değeri hesabına göre yapılır.

Tekiz internet sitesi ve kataoglarında her bir aşık aralığı için yayılı yük taşıma kapasitesi verilmiştir.Bu tabloya bakarak uygun sac kalınlığını belirleyebilirsiniz.

RAL Katalogundaki tüm renkler ile belirli bir miktarın altında olmamak üzere üretim yapılabilir.Standart sandviç panel/trapez sac rengi RAL9002’dir.

Taşyünü sandviç paneller yüksek yangın dayanımına sahiptir.Sigorta prim maliyetlerini minimum seviyelere indirir.Hem yatırımınızı korur hem de yangının yayılmasını önleyerek özellikle yüksek risk taşıyan tesislerde çalışanlarınızın can güvenliğini sağlar.

Çatı sandviç paneli için yangın dayanım süresini ifade eder.120 dakika boyunca sandviç panelin yük taşıyabildiğini, bütünlüğünü koruyabildiğini, yalıtım özelliklerini yitirmediğini ifade eder.Burada dikkat edilmesi gereken bu üç özelliğin aynı anda (REI120) sağlanabiliyor olmasıdır.

R : Yük taşıma kapasitesi
E : Bütünlük
I : Yalıtım

Cephe sandviç paneli için yangın dayanım süresini ifade eder.60 dakika boyunca sandviç panelin bütünlüğünü koruyabildiğini, yalıtım özelliklerini yitirmediğini ifade eder.Burada dikkat edilmesi gereken bu iki özelliğin aynı anda (EI60) sağlanabiliyor olmasıdır.

E : Bütünlük
I : Yalıtım

Binaların Yangından Korunması Hakkında Yönetmelik’te, yapı malzemelerinin yanıcılık sınıfları EN 13501-1 Euroclass yangına tepki sınıflandırmasına uygun olacak şekilde düzenlenmiştir.
Yapı malzemelerinin yanıcılık sınıfları A1, A2, B, C, D, E, F şeklindedir.
A1 ve F sınıflandırmasında malzemenin duman ve damlacık sınıfı verilmemektedir.
A2, B, C ve D sınıflarında malzemenin duman ve damlacık sınıfı mutlaka verilir. A2-s1,d0 veya C- s3,d2 gibi.

Test edilmesine gerek olmadan ‘Dış Yangın Performansı’ özeliklerinin tüm gereklerini karşılayan Broof çatı kaplaması terimi, çatı teşkilinde en üst tabakayı oluşturan ürünü tanımlamak için kullanılır.
Her iki yüzeyi metal olan paneller için Broof ‘un test edilmesine gerek yoktur.
İzocam-Tekiz Kombi panel ve PIR Fibro panel için dış alev yayılımına karşı dayanıklı anlamına gelen Broof(t2) belgesi bulunur.Buradaki (t2) ifadesi rüzgarlı ortam testi yapıldığını belirtmektedir.
